送電線建設工事で最も神経を使うのは、道路、鉄道など地域社会の重要インフラを横断するなどして作業を行う電線延線工事である。
その延線工事では、電線を如何に傷つけずその性能を劣化させないで、各支持物に電線を張り渡すか、延線車および架線ウインチの性能もさることながら、その鍵を握るのが各支持物に設置される延線用金車である。

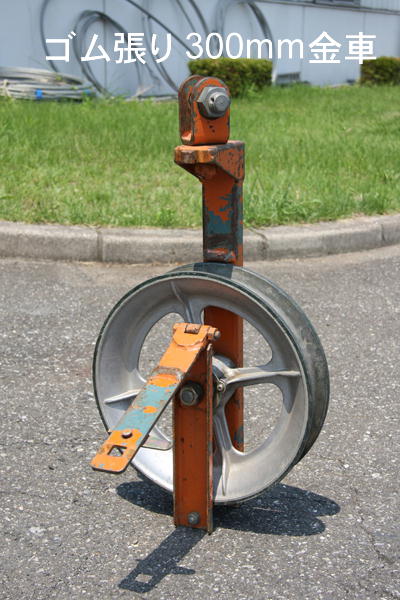

まず、その構造であるが、右写真に最も一般的なウレタンゴム張りの直径300mm金車（質量約15kg）を示す。

電線を乗せて回転するホイールには、

• 鉄製
• アルミ合金製
• 鉄またはアルミ合金の上にウレタンゴムをライニングしたもの

の3種類がある。

• 鉄製は、次に掲げる写真に示すが、適用する線種はワイヤロープ、硬銅撚り線、鋼より線などに使用される。
• アルミ合金製は、鋼心アルミ撚り線(ACSR)などに使用される。
• ウレタンゴムライニング製は、ワイヤロープにACSRなどを直結して延線する場合に、両方の線種をそのまま通過させる時に使用するもので、先行するワイヤロープを延線してもホイール溝部に傷が付かず、したがって後続の電線に傷が付かないようにしたものである。

さて、右写真の手前側フレーム上半分が手前に倒れているが、この状態で電線等をホイールに乗せ、その後このフレームを上に持ち上げて開かないようロックし、電線等が金車から脱落しないようにして使用する。
通常は支持物アームに金車コード（ワイヤ）を取り付け、そのコード下方先端を写真頂部のボルトに通して使用する。

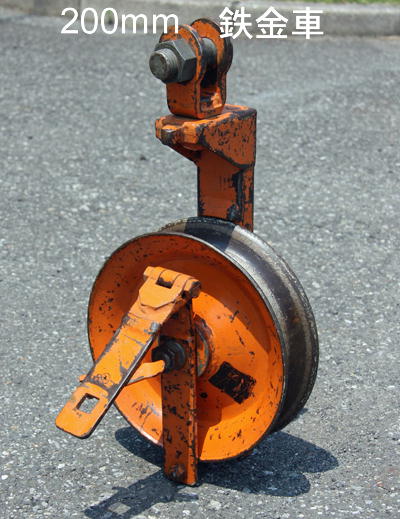

右写真は200mm直径の鉄金車（質量約10kg）である。
鉄金車は、主としてメッセンジャワイヤを延線するので一般にホイール溝径が300mm以下の小さいものが用いられている。

現在送電線工事で使用されている金車は、

• 鉄金車では、ホイール溝径で150～300mm
• ウレタンゴム張り金車では、ホイール溝径で200～1000mm

が主として用いられている。

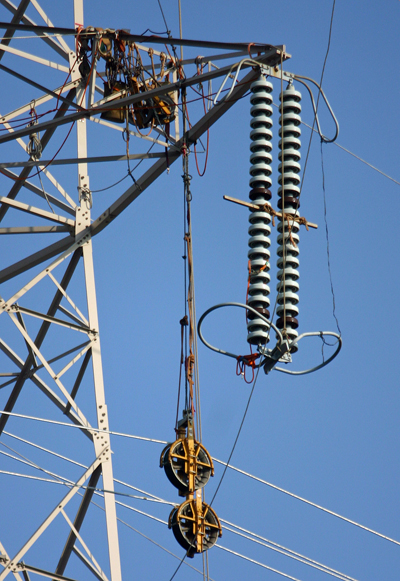

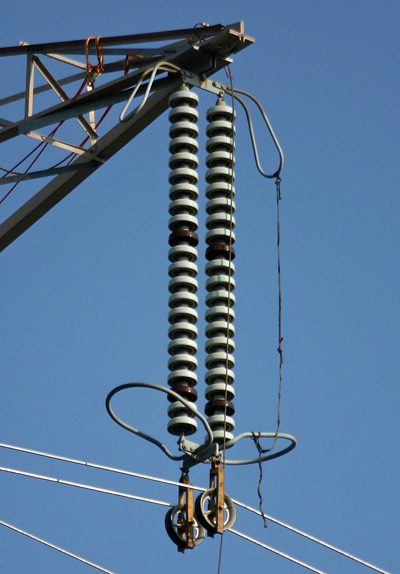

右写真は、275kV ACSR330m㎡2導体送電線の延線状況である。
金車溝径 600mmを使用している。

同上送電線で、延線が終了し緊線作業中の写真である。
上の写真に比較し緊線時の金車は直径の小さいもので十分なので、溝径 300mmを使用している。

電線の性能劣化の大きな原因となる「電線の笑い」を伴う電線の伸びは、主として電線が金車を通過するときに生ずる回転現象により発生する。

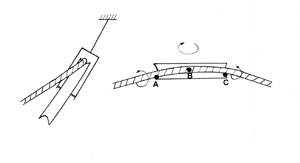

この電線の回転は、ルートの水平角度のない場所では軽微であるが、右図のように水平角度の大きな場所では大きくなる。
これは、電線が右図のホイール溝Ｂ点のほかに溝の縁Ａ点およびＣ点にも接触するが、金車周速が異なるために強制的に回転させられるためである。

実際に角度箇所の通過実験をしたところ、金車10個通過時の電線伸びが0.25％に達した記録例もある。
プレハブ架線では、電線伸びのオーダーを0.1％前後に想定しているので、回転による影響が大きなことに注意しなければならない。

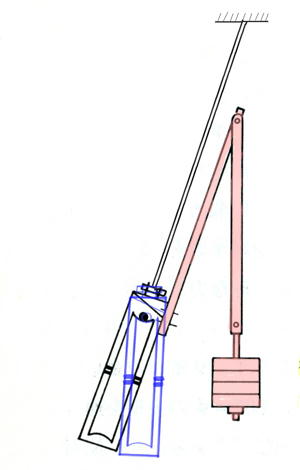

特に大容量送電線では太い電線を使用するが、その場合には金車も大きなものを使用するので、ルート水平角度の大きな箇所では延線張力が大きくても金車は傾斜せず自重でほぼ垂直になったままである。（右図の青色の状態）

この対策として、右図（黒色の金車）のように金車面を電線通過面と同じに傾けてやれば金車と電線の関係は水平角度のない箇所と同じとなり、電線の回転は抑制される。
この金車を傾ける装置の一例を示すが、この装置は重錘を金車片側にセットするもので「金車自重補正装置」と呼ばれ安価で作業性も良く、昭和50年代の初めから大容量・山岳地送電線建設現場で用いられてその成果を発揮している。

さて、電線の金車通過時のアルミ線永久伸びやニッキングなどは、電線の面圧に比例して大きくなるが、金車径の大きな金車では面圧を小さくできるので、前述のように金車抵抗は減少し電線性能に与える影響は少なくなり有利である。
しかし、金車径1m以上の大きな金車は現場で取り扱うのが困難である。

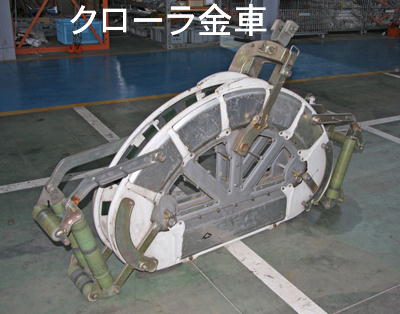

そこで、右写真のような半円形のクローラ金車が開発された。
この金車は、小さな形状でも電線が接触する部分の曲率半径を大きくできるので現場での取扱に大変便利である。
特に、ACSR1160m㎡以上の太い電線とか、プレハブ延線で圧縮引留クランプを延線する場合、あるいは大きな面圧を嫌うOPGWに適している。

この構造は、半円形に閉じたレールの上にローラー付きのコマを直列に数珠つなぎにエンドレスにセットして、レールの上をコマが移動できるようにしたものである。

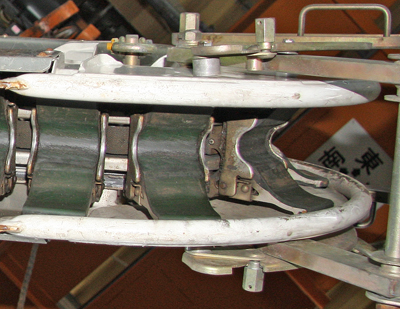

右写真は、コマのクローズアップである。
写真では見えないが、各コマの四隅内側に合計4個のローラーがと取り付けられていて、レールの上を左右に移動できるようになっている。
電線は、濃い緑のウレタンゴムのコマに乗せる。

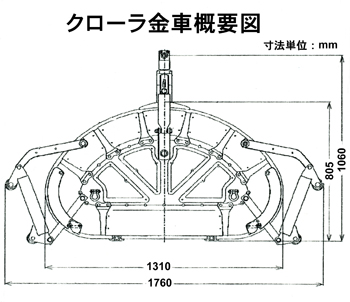

クローラ金車のうち、最も多用されている曲率半径が600mmで金車溝径1200mm相当のものの概要図を右に掲げる。
このクローラ金車で、コマを変更することによりACSR410～1160m㎡、OPGW290～500m㎡の電線に適用できる。
定格荷重は7tf、質量は115kgである。
また、ACSR1520m㎡用として曲率半径が1000mmで金車溝径2000mm相当の大型の製品も実用化されている。

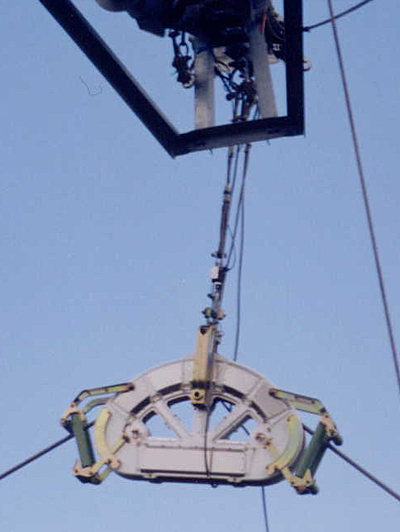

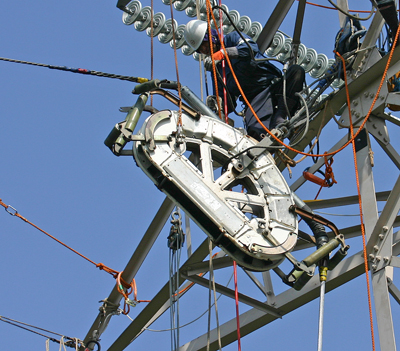

右写真は、実際に延線作業でメッセンジャワイヤを通過させている状況を撮ったものである。

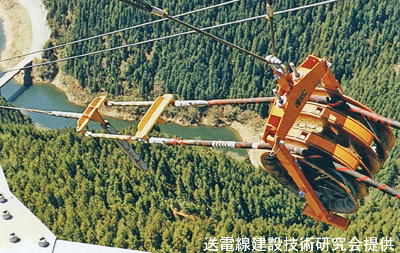

これは、ちょっと特殊な使用例だが、鉄塔の直下にドラム場があり、そこでプレハブ延線用圧縮クランプを電線に圧縮したものをアーム位置まで垂直に持ち上げクローラ金車を使用して画面の左方向にある次の鉄塔に延線する作業をしているところである。
まさに圧縮クランプが金車を通過しようとしているところである。
クランプ出口にセットしたプロテクタで電線を保護している様子がよく分かる。

超高圧複導体送電線では、同じ相の電線を2条同時に延線することが多いが、その場合には右写真の3輪金車を使用するケースが多い。
右写真は、3輪金車による1線2条引き延線（メッセンジャワイヤ1条で電線2条を延線）で、両端はウレタンゴム張りホイールとなっており電線を延線しているところである。

3輪金車でも複数のワイヤを同時に延線するときに使用するのが右写真の3輪鉄金車である。
この写真は、1線3条引きワイヤ延線に使用しているところを撮ったものである。

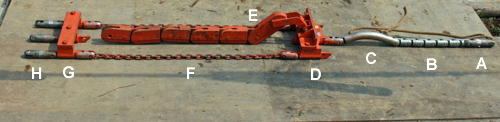

1線3条引きワイヤ延線の、牽引ワイヤ1条とそれに続く3条のワイヤ接続点に於ける使用工具例である。

まず、最右端のワイヤコネクタ（Ａ）に牽引ワイヤ1条を接続する。
次にフレシキブルなチェーン状のロッド（Ｂ）に三日月型の傾斜補正・回復ロッド（Ｃ）をつなぎ、次に赤いヨーク（Ｄ）をつなぐ。
三日月型の傾斜補正・回復ロッド（Ｃ）は、これが金車を通過するときに、自動的に後続のヨークが水平になるように傾斜補正動作を行う機能を持つものである。
このヨークに金車通過型カウンタウエイト（Ｅ）をセットする。
また、このヨークの両端にチェーン（Ｆ）をつなぐ。
チェーンの左端に別のヨーク（Ｇ）をつなぐ。
このヨークの左に3条のワイヤを接続する3本のワイヤコネクタ（Ｈ）をつなぐ。
このコネクタにそれぞれワイヤを接続する。
工具の組合せは、以上である。

牽引（延線）方向は右方向である。

現在はあまり使用されていないが、1条のワイヤで4条のワイヤを延線する延線方式を採ることがある。

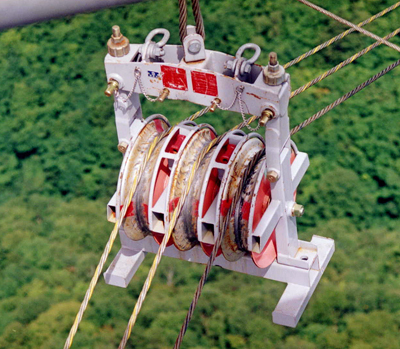

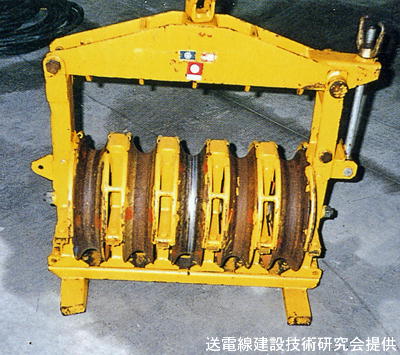

右写真は5輪鉄金車で、1線4条引きワイヤ延線に使用するものである。

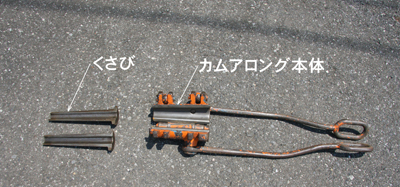

カムアロングとは、電線延線および緊線時に張力のかかった電線を把持して一時的に引き留める工具で、右写真のようなくさび式が主として用いられており、コンパクトで取扱に便利な極めて有用な工具である。
その全長、質量および定格荷重の一例を挙げれば、ACSR520～810m㎡用（N4号）で全長745mm、質量10kg、定格荷重7tfである。

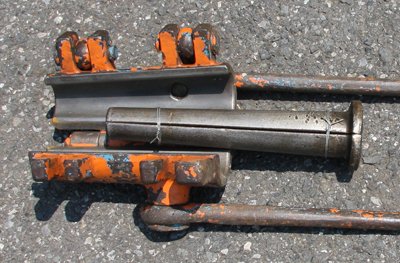

右の写真は、くさびとカムアロング本体をクローズアップしたものである。
（楔を保管する時は、写真のように番線で巻いて散逸しないようにしている）
両方共に左側が細く、右側が太くなっていて、いわゆる「くさび・楔」の形をしている。
この原理は、２つのくさびを電線に被せて挟み、それを本体にセットして、右の写真で本体を右方向に引っ張ると、電線とくさび間の摩擦力がくさびと本体の間の摩擦力よりも大きいときに、くさびが本体に食い込むように動いて電線を確実に把持する機能を利用したものである。
したがって、くさびと本体の間の摩擦力を低く抑えるため、くさび外側と、本体内側を滑りやすく常に滑らかにすることが求められ、錆の防止と油を塗布して機能の維持に努めることが大切である。

くさびは、必ず電線種類毎に専用のものを使用することが求められる。

ところで、この名称の語源であるが、アメリカでは、機械用語でプーラー（引っ張る機械）のことを別名カムアロング(come-along)と呼んでいる。
「come-along」の本来の意味は、「一緒に来る、ついて来る、ついて行く」という意味で、送電線工事に用いるくさび式カムアロングは、本体をワイヤで引っ張ると電線がついて来る機能を有するのでカムアロングと呼ばれている。

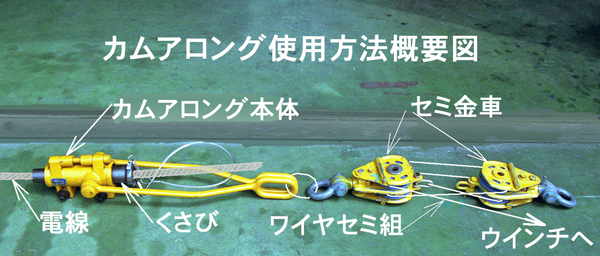

カムアロングの基本的使用方法は、右写真の如くで、緊線用セミ金車（2車）を2個使用してワイヤをセミ組みし、ウインチでワイヤを引くと意図した弛度張力値で電線を引き留めすることができる。
この写真の場合には、滑車の原理で電線張力の1/5の力でワイヤを操作し電線を意のままに動かせる。

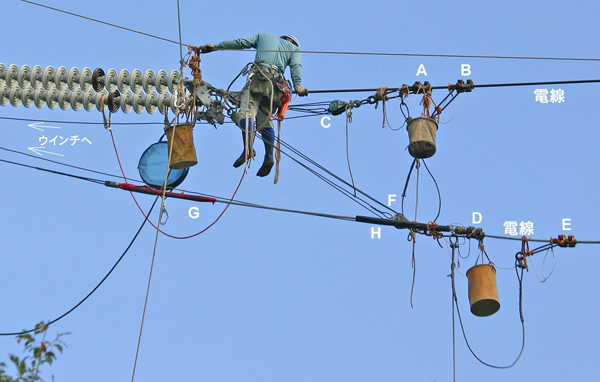

右写真は275kV ACSR330m㎡ 2導体送電線のプレハブ延線工事における緊線作業写真である。
2導体のうち画面上側の1条の電線は既にがいし装置に接続され、正規の弛度張力になっている。
この作業に使用されたカムアロング[A]、バックアップ用カムアロング[B]、およびセミ金車[C]は、用済みとなり撤去作業に入るところである。
続いて画面下側の電線1条について、セミ組ワイヤをウインチで引く作業にはいるところである。
カムアロング[D]とセミ金車[F]およびセミ組ワイヤを用いてウインチで電線を取り込み、プレハブ用圧縮引留クランプ[G]にかかっていた張力を開放して、同クランプをがいし装置に接続する作業に入るところである。
カムアロング[E]は安全対策としてのバックアップ用であり、[H]は電線保護のためのゴム管である。
この写真のように、カムアロングは必ず2重に使用し、万一電線が滑っても暴走・落下しないようにすることが鉄則である。
